【ZXPD氣動薄膜低溫調節閥】
產品說明：
ZXPD氣動薄膜調節閥是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑范圍DN20~100，適用流體溫度-60℃~-250℃范圍內多種檔次，泄漏量等級有IV和VI兩種，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
產品特點：
底進側出，流路簡單，阻力小，閥體容量大
雙導向，閥工作穩定性好
可調范圍大，固有可調比50
波紋管密封對移動的閥桿形成完全密封，堵絕流體外漏
采用浮動套連接，安裝方便

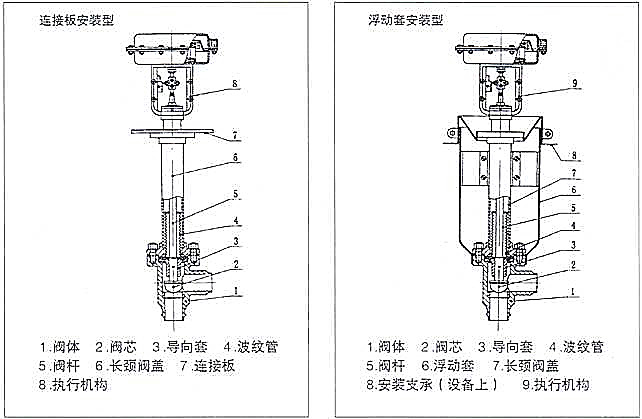

浮動套安裝型
溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
零件材料：閥體：LF4
閥桿：1Cr18Ni9
閥蓋：1Cr18Ni9波
紋管：1Cr18Ni9
閥芯、閥座：1Cr18Ni9
墊片：紫銅、1Cr18Ni9
執行機構：型 式：多彈簧式薄膜執行機構
ZP280B/K，ZP400B/K，ZP600B/K，
閥 作 用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
彈簧量程：20～100KPa，40～200KPa 80～240KPa
供氣壓力：0.14～0.4MPa
信號接口：內螺紋M16×1.5（M10×1）
環境溫度：-30℃～+70℃
附 件（根據要求配置）定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其它

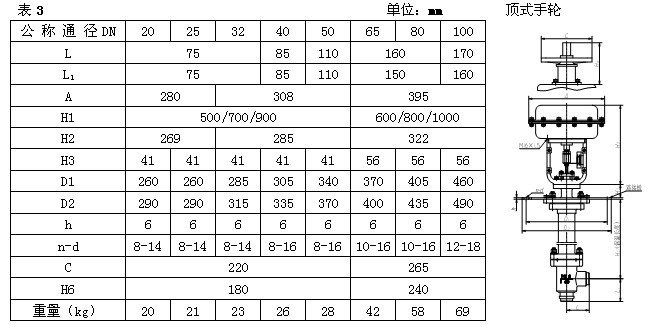

外形尺寸及重量

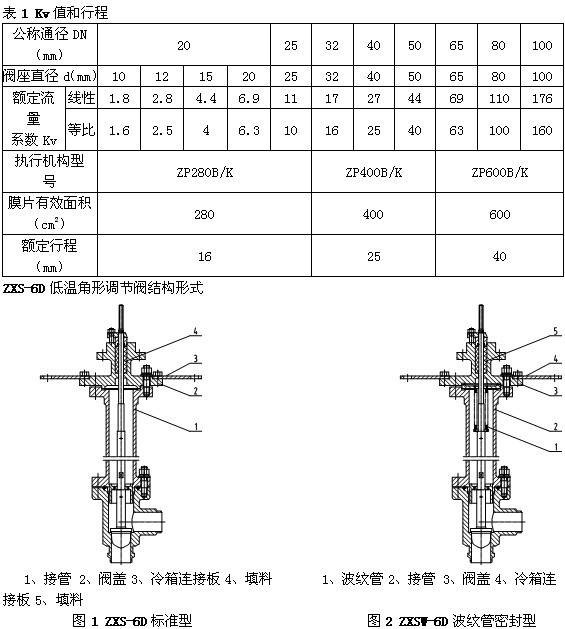

標準型 波紋管密封型外形尺寸及重量
注 1）也可安裝側裝式手輪。
訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性要求
5.閥體材質及閥內件材料
6.介質種類和溫度范圍
7.閥前后壓力(壓差)
8.密封形式
9.配套附件
|
