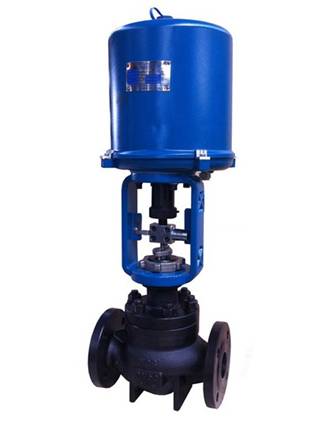

ZDLM型電子式電動套筒調節閥是由3610L/3810L/PSL或其它系列電子式一體化(或智能型)電動執行機構和套筒調節機構組成。電子執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入訊號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性能好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點；適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥若采用了軟密封結構，特別適應于即要求調節又要求切斷的場合。

零件名稱	材料
閥體、閥蓋	WCB(ZG230-450) WCC(ZG270-500) WC6(ZG15CrMo) CF8(304) CF8M(316) CF3(304L) CF3M(316L)
閥芯、閥座	304(0Cr18Ni9) 316(OCr17Nil2Mo2) 316L(00Cr17Nil4Mo2) 并堆焊司太萊合金 17-4PH(沉淀硬化型不銹鋼)
填料	PTFE(聚四氟乙烯) R.TFE(增強聚四氟乙烯) Grafoil(柔性石墨)
密封墊片	PTFE、柔性石墨夾金屬
閥桿	304 316 316L 17-4PH

公稱通徑 DN(mm)		20				25							32	40		50
閥座直徑 dn(mm)		10	12	15	20	10		12		15	20	25	32	32	40	32	40	50
額定流量系數(KV)	直線	1.8	2.8	4.4	6.9	1.8		2.8		4.4	6.9	11	17.6	17.6	27.5	17.6	27.5	44
	等百分比	1.6	2.5	4.0	6.3	1.6		2.5		4.0	6.3	10	16	16	25	16	25	40
閥行程		16											25
執行機構型號		361LSA-08 / 381LSA-08 / PSL201											361LSA-20 / 381LSA-20 / PSL202
公稱通徑 DN(mm)		65	80		100						125	150		200		250
閥座直徑 dn(mm)		65	65	80	65		80		100		125	125	150	150	200	250
額定流量系數(KV)	直線	69	69	110	69		110		176		275	275	440	440	690	1100
	等百分比	63	63	100	63		100		160		250	250	400	400	630	900
額定行程 L		40									60					100
常配執行機構型號		361LSB-30 381LSB-30 PSL204			361LSB-50 381LSB-50 PSL208						361LSC-65 381LSC-65 PSL312			361LSC-99 381LSC-99 PSL314		361LSC-160 381LSC-160 PSL316/320
公稱壓力 (PN)/Class		MPa			1.6，2.5，4.0，6.4(6.3) / 2.0，5.0，11.0
		Bar			16，25，40，64(63) / 20，50，110
		Lb			ANSI： Class150、 Class300、 Class600
固有流量特性		直線、等百分比
固有可調比（R）		50：1
信號		輸入信號：4-20mA(輸入1-5v的須指明)；反饋信號：4-20mA
允許泄露量		硬閥芯；Ⅳ級（10-4×Kv）軟閥芯：Ⅵ級見GB/T4213-92
工作溫度 t（℃）	常溫型				-20～200、-40～250、-60～250
	散熱型	代號：S			-40～350、-60～350
	高溫型	代號：G			350～595（選用高溫材料）
	低溫型	代號：D			D0：-60～-100、D1：-100～-200、D2：-200～-250
	調節切斷型	代號：Q			-40～150（閥芯夾增強PTFE）（特殊情況下采用）

注：① 工作溫度劃分是根據閥體材料的壓力-溫度等級(GB/T12224-2005)、使用工況、閥門的密封件材料等綜合因素來劃分的，各國劃分是有細微區別的，甚至各制造公司因使用的材料不一也會有區別的。

② 上述執行機構配置是根據常規配置來定的，具體配制要根據工藝參數，考慮到壓差，選定合理、經濟的執行機構。所配電子式電動執行機構也可采用其它公司同類型的產品。

閥蓋形式

連接尺寸及標準

·法蘭按 GB/T9113-2000(默認標準)

也可按 JB/T79.1-94，JB/T79.2-94，或 HG20592～HG20635-2009

·法蘭密封面型式：PN16、PN25為凸面法蘭 PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭

·法蘭端面距按GB12221-2005(其它標準須指明)

·焊接連接坡口按：GB12224-2005

·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如ANSI，JIS，DIN等。

型號編制說明

ZDLM-□□K(B)

Z：執行器大類， D：電子式 L：直行程 M：套筒調節閥

-□□：壓力級別：如16：1.6MPa K(B)電開(關)，信號增加閥開啟

ZDLMQ-□□K(B) Q：調節切斷型 ZDLM-□□K(B)G G：高溫型

ZDLM-□□K(B)W W：波紋管密封型 ZDLM-□□K(B)J J：夾套保溫型

ZDLM-□□K(B)D D：低溫型 ZDLM-□□K(B)S S：散熱型

ZDLM-□□K(B)WS WS：波紋管密封散熱型

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號、用途

·公稱通徑、公稱壓力(MPa)、工作溫度及范圍

·閥前壓力，閥后壓力

·介質名稱及狀態，介質流量

·閥蓋型式

·供電電壓(220V或380V，默認為220V)

·輸入信號：4-20mA，還是1-5V(默認4-20mA)

·閥體、閥內件材質要求

·閥體法蘭標準(不指明時我公司按GB9113-2000規定供貨)

·閥體結構長度(法蘭面距L)(不指明時我公司按GB12221-2005規定供貨)

·其它特殊要求(如耐蝕要求，防爆等級要求，泄漏等級限制要求等等)

·電動執行機構是否需要防爆

·是否指定電動執行機構生產廠家

電動閥使用工況應用
