一.雙回路減壓裝置主要應用范圍
醫用，實驗室，特種，氮?dú)?，液化氣等工業氣體匯流排，充灌排，氣瓶集裝格。
各種工業氣體，管路閥門，鋼瓶閥門及配件，不銹鋼四氟高壓金屬軟管，低溫液體閥門及波紋管。氧氣，液化氣等氣瓶除銹機，瓶閥裝卸機，回收，氣密性測試等全套鋼瓶檢測設備。各種氧壓機，空壓機配件，各種二手鋼瓶氣體設備回收，各種型號空溫式汽化器(O2，N2，Ar，CO2，LNG)等儲槽系列產品，代抽真空業務。 優質溶劑型化工，電力。
二.雙回路減壓裝置描述

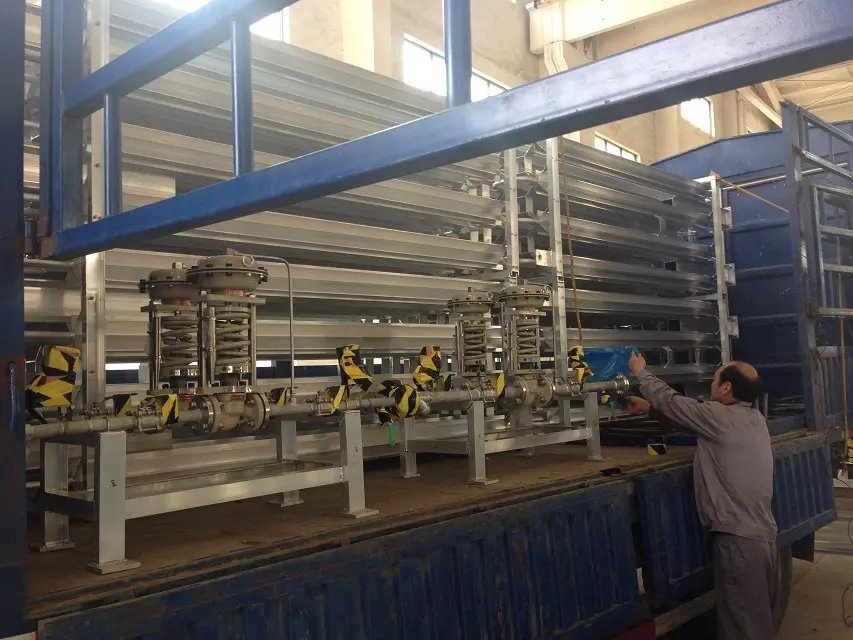

ZTY型自力式調壓閥組以一臺（單路）或二臺（雙路）自力式壓力調節閥為主體，配以安全閥、手動球閥、過濾器、旁路手動閥、壓力表等組成一套完善的調壓系統。
ZTY型 自力式調壓閥組以一臺（單路）或二臺（雙路）自力式壓力調節閥為主體，配以安全閥、手動球閥、過濾器、旁路手動閥、壓力表等組成一套完善的調壓系統。它不需要任何外加能源，利用被調介質自身能量而實現自動調節的調壓閥組。該系統******特點，能在無電、無氣的場所工作。既節約了能源，而壓力設定值在運行中可隨 意調整。因而它廣泛應用于石油、深冷、電子、化工、電力、冶金、天然氣、食品等各種燃?xì)忾T站、區域調壓和氣體、液體的調壓場合。
按照用戶不同要求設計的調壓閥組，以ZZYP（ZZYM）型自力式壓力調節閥或是ZZYP-16BⅡ型帶指揮器自力式壓力調節閥等為主閥，配以其他閥門和儀表，組裝成單路、雙路和多路系統調壓閥組，該系統還可配置不同的調節閥進行流量和溫度調節。
三.雙回路減壓裝置主要技術參數、性能指標
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流量系數Kv
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
160
|
320
|
450
|
630
|
900
|
流量范圍（Nm3/h）
適用于N2/Ar/CO2
|
|
300
～
600
|
450
～
1200
|
650
～
2000
|
950
～
3000
|
1300
～
4000
|
1600
～
5000
|
2000
～
6500
|
2500
～
7000
|
7000
～
10000
|
|
|
|
公稱壓力（MPa）
|
1.6 2.5 4.0 6.4 10.0
|
壓力分段范圍（KPa）
|
15～80、50～200、150～500、350～700、550～1000、800～1400
|
1000～1600、1400～2000、1700～2500、2200～3000
|
流量特性
|
快開
|
調節精度（%）
|
±5%
|
使用溫度（℃）
|
≤350℃
|
允許泄漏量
|
軟密封
|
零泄漏
|
硬密封
|
10-4×閥額定容量
|
減壓比
|
1.25～10
|
注:流量范圍僅作參考，具體根據壓差而定.
四、 雙回路減壓裝置安裝與使用
1、安裝地基尺寸及外形尺寸表 單位：mm
公稱通徑DN（mm）
|
20～32
|
40～50
|
65～100
|
125～200
|
H（也可按用戶要求定制）
|
610
|
620
|
820
|
1250
|
L
|
單路
|
1430
|
1610
|
2600
|
2910
|
雙路
|
1430
|
1610
|
2600
|
2910
|
L0
|
單路
|
1147
|
1340
|
2277
|
2520
|
雙路
|
1147
|
1340
|
2277
|
2520
|
B
|
單路
|
300
|
400
|
580
|
750
|
雙路
|
380
|
470
|
650
|
850
|
2、安裝使用時注意事項
a． 安裝前應除去管路中異物，安裝后用常溫水進行試運。
b． 安裝時，支架及閥體上的箭頭方向與管路中流體方向相同。
c． 為便于現場維修及操作，調壓閥組四周應留有適當空間。
d． 調壓閥組應安裝在環境溫度不超過-25℃～+55℃的場合。
e． 調壓閥組投入運行后，一般維護工作量很小，平時只要觀察閥組前后壓力值是否符合工藝所需值要求即可。
f． 為保證生產過程能安全、正常運行，調壓閥組已設置旁路，旁路在閥組正常工作時處于關閉狀態。調壓閥組正常維修時，旁路打開仍可進行生產。
五、 閥組主要零件材料表
序號
|
零件名稱
|
材料
|
1
|
支架
|
碳鋼噴漆
|
2
|
鋼管
|
304、316、316L
|
3
|
安全閥
|
CS、304、316、316L
|
4
|
壓力表
|
氧氣壓力表、全不銹鋼壓力表
|
5
|
針形閥
|
304、316、316L
|
6
|
過濾器
|
CS、304、316、316L
|
7
|
自力式壓力調節閥
|
CS、304、316、316L
|
8
|
手動球閥
|
CS、304、316、316L
|
9
|
排污閥
|
304、316、316L
|
10
|
鍛打法蘭
|
304、316、316L
|
Decompression device
Please provide below information before ordering：
Name
DN(mm)
PN(MPa)
Intrinsic flow characteristic
Rated flow ratio（Kv）
Action model
Operation mode
Medium name， inlet pressure， outlet pressure
Operating temperature and scale
Valve body， trim， packing material
Accessory
Connecting type
Heating medium joint type and size should be noted for jacket control valve
Heat insulation length and connecting type of cold box should be noted for low temperature control valve
Explosion proof requirement
Other requirement
|
